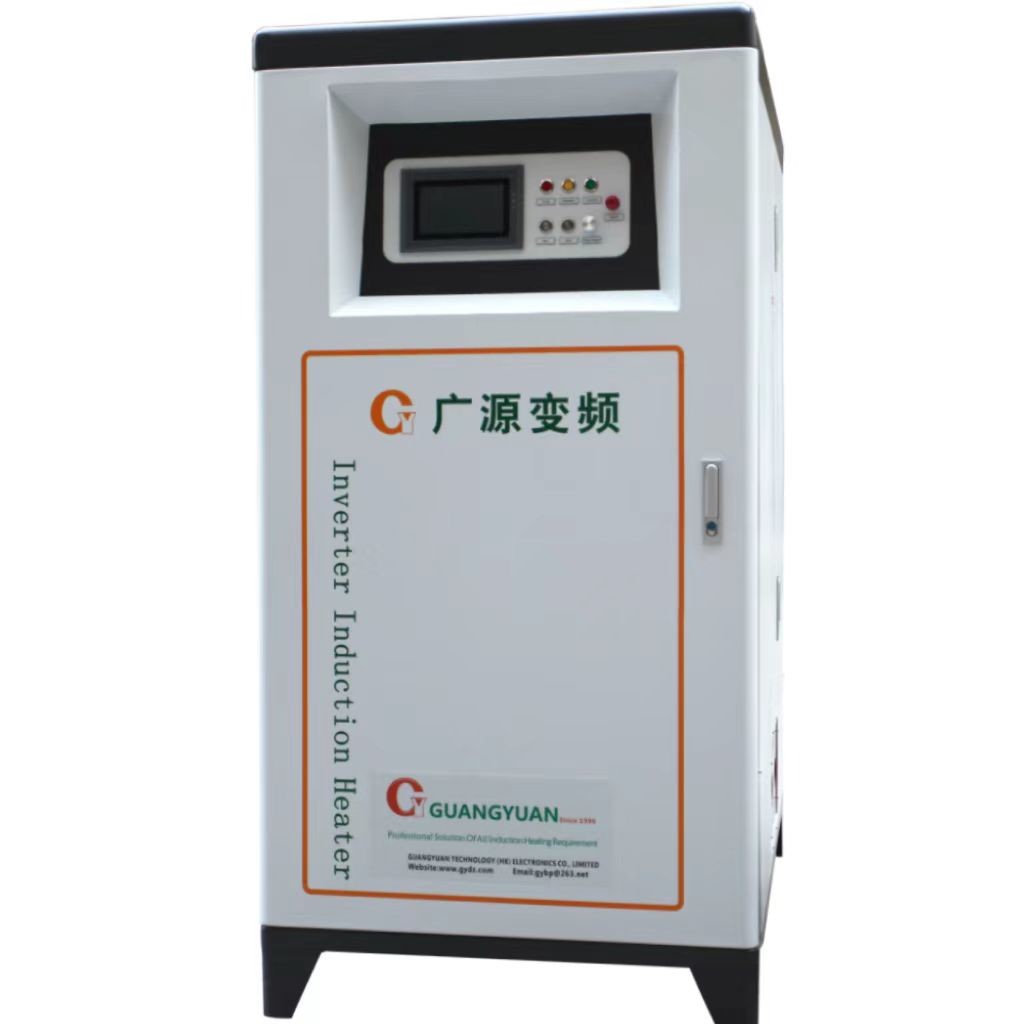

Equipo de calefacción industrial de inducción del control de la temperatura para el aceite y la industria petrolera
CÓMO TRABAJOS DE LA CALEFACCIÓN DE INDUCCIÓN:
La calefacción de inducción electromágnetica de la conversión de frecuencia o la calefacción de inducción para el cortocircuito es un método para calentar los materiales del metal convirtiendo la fuente de alimentación de la frecuencia del poder en la de la gama específica basada en el principio de inducción electromágnetica. Es principalmente aplicable al funcionamiento caliente del metal, tratamiento térmico, soldando con autógena y derritiendo.

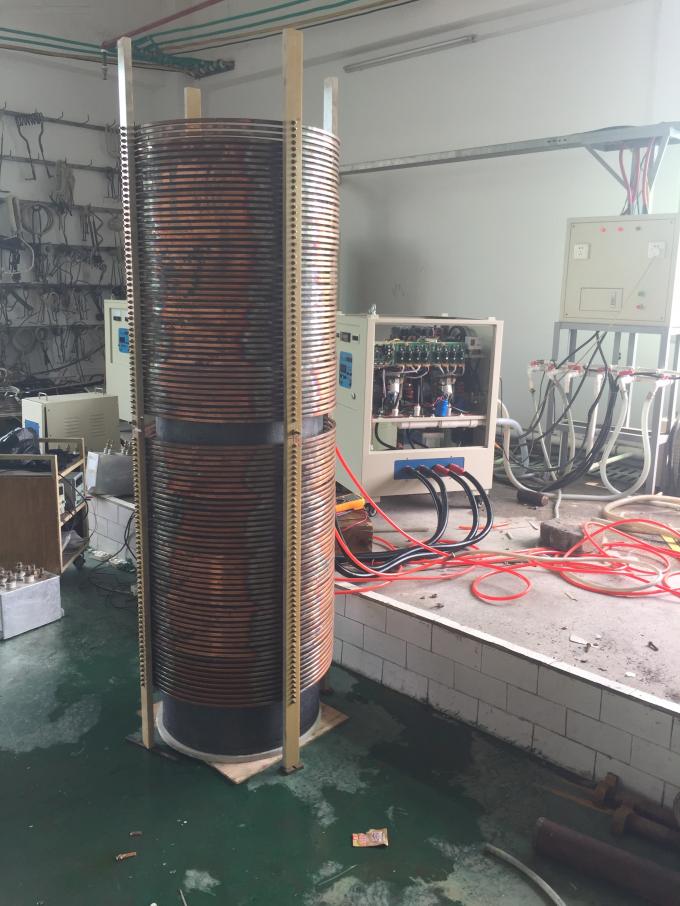

Los componentes básicos del sistema de calefacción de inducción incluyen la bobina de inducción, la fuente de la corriente ALTERNA y pedazos del trabajo. La bobina de inducción se puede fabricar en diversas formas según diversos objetos calentados. La bobina está conectada con la fuente de energía que proporciona la corriente alternada para la bobina. La corriente alternada poseída por la bobina puede crear un campo magnético de alternancia que pasa a través de los pedazos del trabajo para producir flujo del remolino de acuerdo con de la calefacción.
|
En una disposición básica de la calefacción de inducción mostrada en figura correcta, una fuente de alimentación de estado sólido del RF envía una corriente de la CA a través de un inductor (a menudo una bobina de cobre), y la pieza que se calentará (el objeto) se pone dentro del inductor. El inductor sirve como el transformador primario y la pieza que se calentará se convierte en un cortocircuito secundario. Cuando una pieza de metal se pone dentro del inductor e incorpora el campo magnético, las corrientes de Foucault de circulación se inducen dentro de la partición.
Tal y como se muestra en de figura de siguiente, estas corrientes de Foucault fluyen contra la resistencia eléctrica del metal, generando calor exacto y localizado sin ningún contacto directo entre la pieza y el inductor. Esta calefacción ocurre con las piezas magnéticas y no magnéticas, y se refiere a menudo como el “efecto de julio”, refiriendo a la primera ley del julio – una fórmula científica que expresa la relación entre el calor producido por la corriente eléctrica pasajera a través de un conductor.
Secundario, el calor adicional se produce dentro de partes magnéticas con la histéresis – la fricción interna se crea que cuando las piezas magnéticas pasan a través del inductor. Los materiales magnéticos ofrecen naturalmente resistencia eléctrica a los campos magnéticos rápidamente cambiante dentro del inductor. Esta resistencia produce la fricción interna que a su vez produce calor.
En curso de calefacción del material, no hay por lo tanto contacto entre el inductor y la pieza, y ninguno está allí cualquier gas de combustión. El material que se calentará se puede situar en un ajuste aislado de la fuente de alimentación; sumergido en un líquido, cubierto por las sustancias aisladas, en atmósferas gaseosas o aún en un vacío.
REQUISITO DE ALIMENTACIÓN DEL CALENTADOR DE INDUCCIÓN:
|
La inducción Heater Power Require depende de factores de siguiente:
|
| ” |
Masa del pedazo del trabajo
|
” |
Propiedades materiales del pedazo del trabajo |
| ” |
Aumento de la temperatura que usted requiere
|
” |
El tiempo de calentamiento requiere |
| ” |
Eficacia del diseño de la bobina
|
” |
Diseño a carga plena completo |
| ” |
Cualquier pérdida de calor durante proceso de calefacción
|
LOS PARÁMETROS TÉCNICOS DEL CALENTADOR DE INDUCCIÓN:
| Modelo |
GYMD-750KW |
| Poder del trabajo |
340V-430V |
| Corriente de entrada máxima |
1125A |
| De potencia de salida máximo |
750KW |
| Frecuencia que fluctúa |
1-5KHZ |
| El flujo del agua de enfriamiento |
0.15-0.3Mpa 25L/Min |
| Punto de la protección de la temperatura del agua |
40C |
| Tamaño del producto |
1750x1650x1800 milímetro |
| Peso neto |
820 kilogramos |
USOS EN INDUSTRIA DEL PETRÓLEO Y GAS:
Los proveedores del aceite y del gas natural confían en el equipo de calefacción de inducción para muchos diversos procesos de producción:
- Alivio de tensión del final de tubo
- El soldar de las herramientas de perforación de roca
- Formación de los extremos de tubo para las botellas y los cilindros
- Calefacción de los extremos de las barras de lechón
- Precaliente para la formación del tubo
- Instale tubos enderezarse
LAS VENTAJAS DE LA CALEFACCIÓN DE INDUCCIÓN:
La tecnología de calefacción innovadora de inducción ofrece muchas ventajas para la industria del petróleo y gas:
- Ahorro de la energía: tiene características tales como la calefacción uniforme (es aplicable ajustar el espaciamiento de la bobina de inducción para asegurar la temperatura apropiada de acuerdo con de cada parte del pedazo del trabajo), calentarse rápido y horizonte oxic limitado, y puede guardar contra cualquier basura después de recocer.
- Tiempo de procesamiento reducido: puede ser comenzado para realizar la operación de calefacción a condición de que el agua y la fuente de alimentación esté disponibles. la tarifa mínima de la calefacción es menos de 1 segundo (el índice de calefacción está disponible para el ajuste y el control)
- Control de la temperatura: es aplicable controlar la temperatura para los pedazos de calefacción del trabajo según el tiempo de calentamiento preestablecido, y de tal modo controla la temperatura de calefacción en cierto punto técnico.
- Control y calefacción localizada
- Posibilidad de la integración en plantas de fabricación
- Ningún contacto físico: Con la inducción, la pieza que se calentará nunca entra en el contacto directo con la llama o el otro elemento de calefacción; el calor es inducido dentro de la pieza sí mismo alternando la corriente eléctrica.
- Ambiente de trabajo mejorado: Los sistemas de calefacción de inducción no queman los combustibles fósiles tradicionales; la inducción es un proceso limpio, no contaminante que ayudará a proteger el ambiente. Un sistema de inducción mejora las condiciones de trabajo para sus empleados eliminando humo, el calor residual, emisiones nocivas y fuerte ruido. La calefacción es segura y eficiente sin la llama abierta poner en peligro al operador u obscurecer el proceso. los materiales No-conductores no se afectan y se pueden situar en gran proximidad a la zona de calefacción sin daño.
